Georradar-Geotécnia

Dentro de la actividad en la que somos referente nacional, nuestra orientación es hacia la búsqueda de servicios enterrados, no obstante lo que englobamos como georradar tiene varias técnicas afines que aquí exponemos.

GEORRADAR

Un sistema RADAR (RAdio Detection And Ranging, o “detección y medición de distancias por radio”) es un sistema que emplea ondas electromagnéticas en el ancho de banda de las microondas (entre 20MHz y 2.5GHz) para medir desde distancias, altitudes, direcciones y velocidades de objetos estáticos o móviles, hasta el propio terreno.
El Georadar o GPR (Ground Penetrating Radar: Radar de Penetración en Tierra) es un sistema de estudio del subsuelo y que utiliza el RADAR como herramienta fundamental.
El objetivo fundamental de los estudios con GPR es la caracterización de la parte más superficial del subsuelo (profundidad, orientación, tamaño y forma de objetos enterrados).

DETECTOR ELECTROMAGNÉTICO

La radiodetección con localizador magnético es una técnica basada en la lectura y localización del campo magnético resultante del flujo de cualquier corriente eléctrica y que se propaga a través de los servicios que sean de carácter metálico (cables eléctricos, telefonía, agua en canalizaciones de fundición).
En canalizaciones de servicios donde no existan conductores de corriente eléctrica, ésta se induce de forma artificial para posibilitar su detección.
Para servicios de carácter no metálico el seguimiento se realiza mediante sondas obteniendo así un posicionamiento igualmente certero.

TOMOGRAFÍA

Un Sondeo Eléctrico Vertical (SEV) es un método de exploración geofísica que mide la resistividad del subsuelo en un punto específico. Si esto lo extendemos a un perfil en vez de un punto tenemos una tomografía.
La ERT (Tomografía de Resistividad Eléctrica) es una técnica geofísica no invasiva que analiza las propiedades del subsuelo inyectando corriente eléctrica en el terreno. Mide cómo el suelo se opone al paso de esa corriente (resistividad), lo que permite crear mapas 2D o 3D para diferentes aplicaciones de ingeniería.
Con estas técnicas y amplia experiencia aportamos diferentes estudios:

• Estudios de resistividad eléctrica aparente SEV para dimensionamiento de sistemas PAT.
• Medición de sistemas PAT existentes.
• Perfiles tomográficos para caracterización del subsuelo.
• Análisis de capas en pavimentos.
• Definición de estratos del subsuelo.
• Localización de servicios enterrados.

Nuestra especialidad en todo este campo es la detección de servicios, para ello es necesario principalmente el georradar y localizador magnético, además de técnicas estructuradas de trabajo para conseguir tener una red de servicios ocultos y gracias a nuestro trabajo plasmados en un plano para tenerlos en cuenta en cualquier actividad de ingeniería, esto aporta seguridad al conocer donde están los servicios y posibilita el diseño adaptado a los servicios existentes.

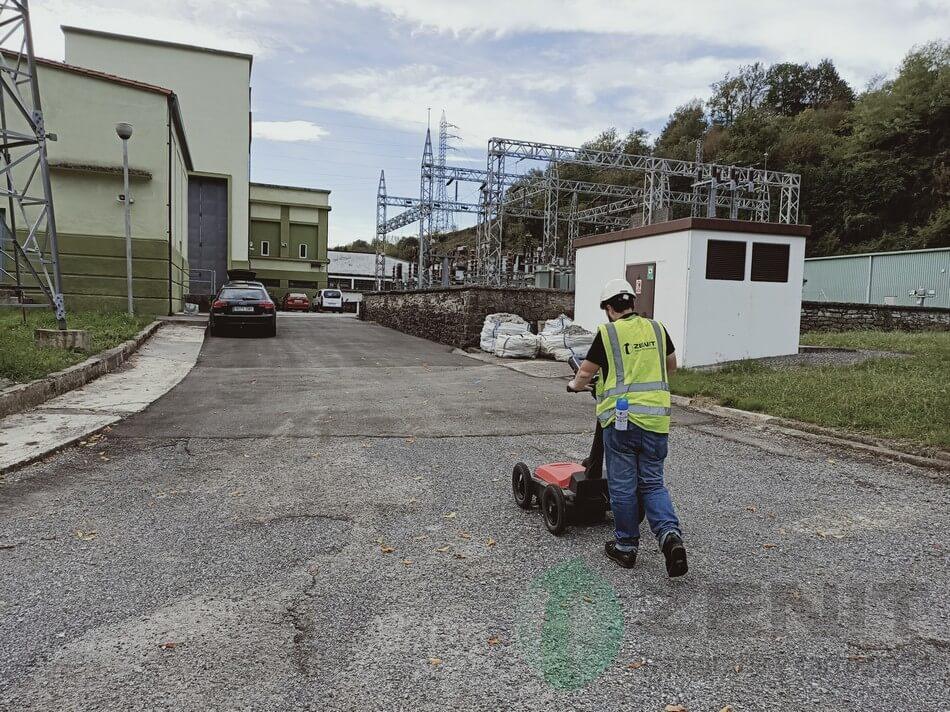

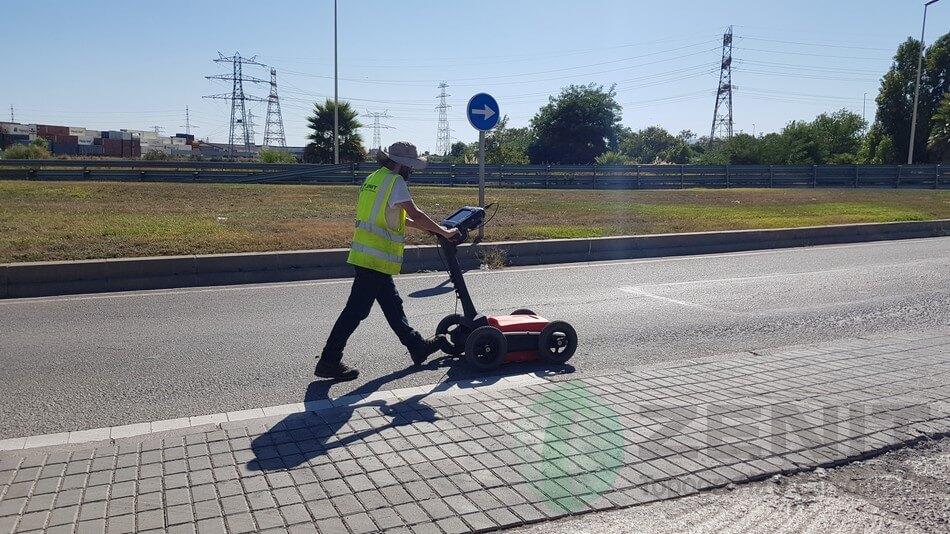

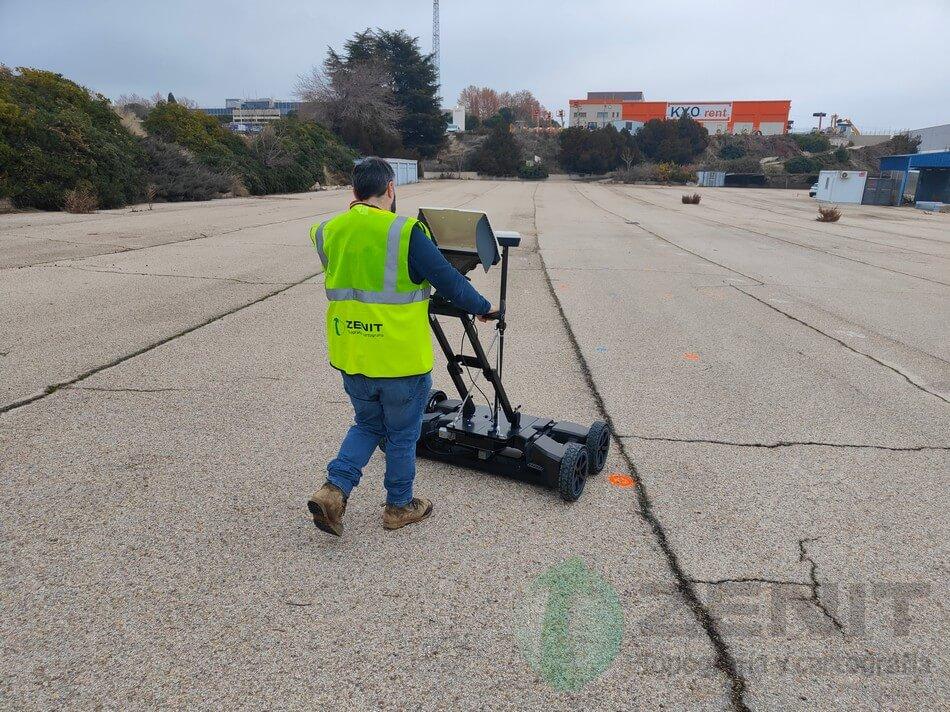

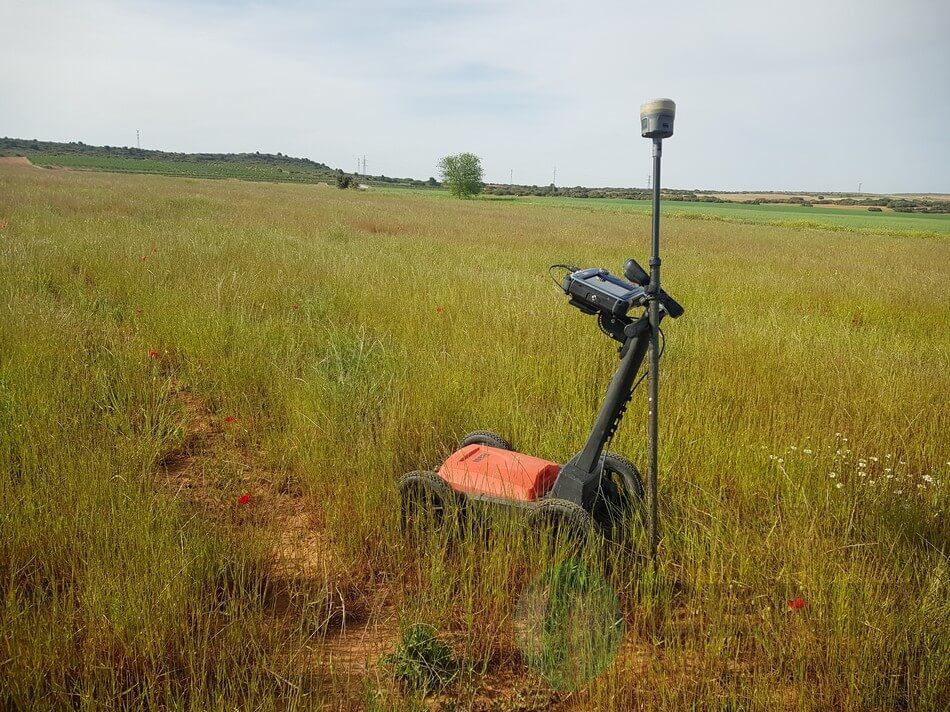

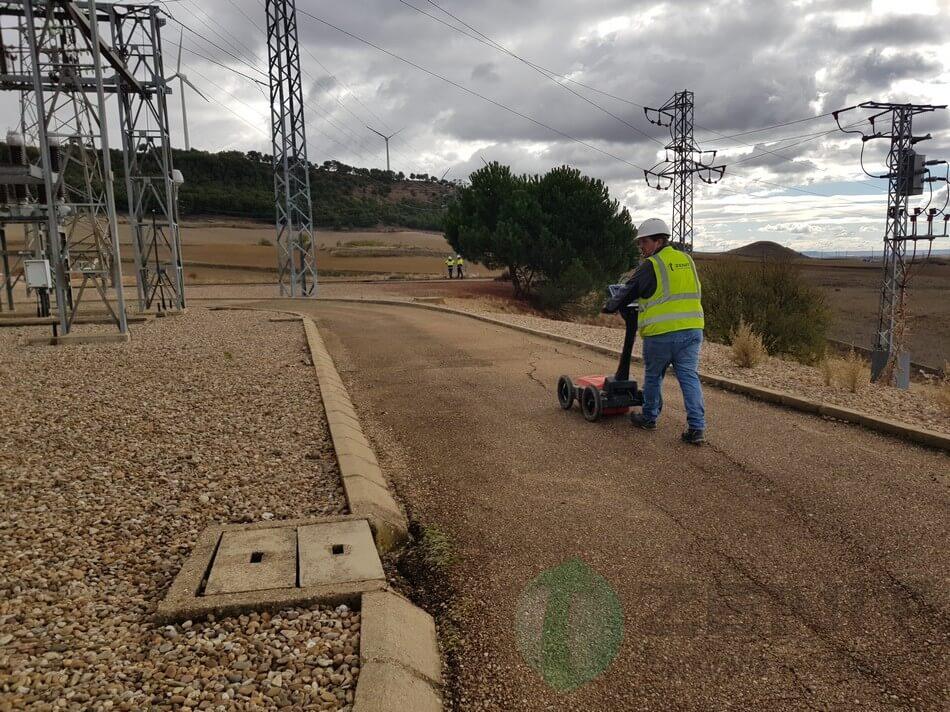

Disponemos de sistemas GPR de ultima generación como el Utility scan pro de la marca GSSI es un medio fundamental para la detección de servicios.
También disponemos de sistemas de detección electromagnéticos de ultima generación como el VIVAX-METROTECH VLOC-5000 con sistema Signal Select(SIS) que ayuda a evitar detecciones erróneas por inducción a servicios paralelos.
Para estudios de SEV y ERT tenemos el sistema supersting de la marca Advanced Geosciendes INC (AGI).

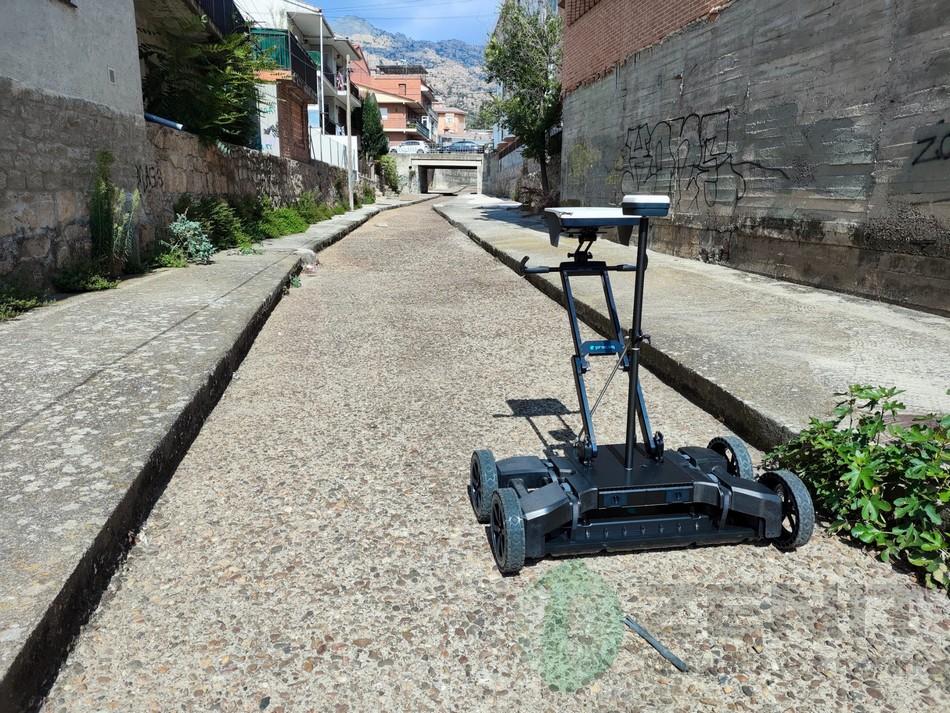

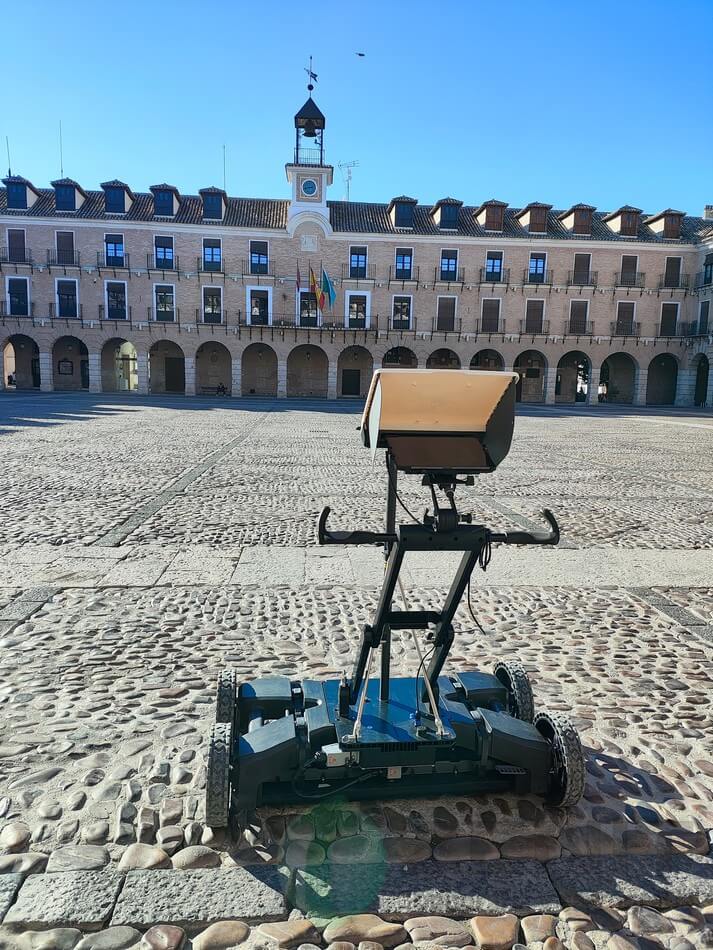

De cara al estudio del subsuelo de alta resolución hemos incorporado un sistema GPR matricial, concretamente el PROCEQ GS9000, que representa la vanguardia tecnológica en el estudio con sistemas georradar, dispone de 11 antenas en paralelo de frecuencia step frequency 30/750MHZ.
Lo mas importante además de los medios técnicos es la experiencia de nuestro personal en la detección de servicios, a pesar de la gran dificultad que entraña esta tarea.
